空調流量計超聲波熱量表熱量計供熱能量表

更新：2018-08-24 ?????點擊： 0

品牌：???臬克（noike）
型號：???DN20-DN350

產品介紹

?熱量表定義

熱量表是用于測量及顯示水流流經熱交換系統所釋放或者吸收熱能量的儀表（供暖計量表）。

? 工作原理
水流經在熱交換系統中安裝的熱量表時，根據流量傳感器給出的流量和配對溫度傳感器給出的進、回水溫度信號，以及水流經的時間，通過計算器計算并顯示該系統所釋放或吸收的熱能量，公式如下：

式中：Q——介質釋放的熱量kJ；
qm——流經熱量表的再熱液體的瞬時質量流量kg/s；
?h——熱交換回路中入口溫度與出口溫度對應的載熱液體的比焓值差kJ/kg；
t——時間s。

?熱量表的組成部分
1.流量傳感器
安裝在熱交換系統中，用于采集水流量并發出流量信號的部件。
2.配對溫度傳感器（PT1000）
在同一個熱量表上，分別用來測量熱交換系統的入口和出口溫度的一對計量特性一致或相近的溫度傳感器。
3.計算器
接收來自流量傳感器和配對溫度傳感器的信號，進行熱量（冷量）計算、存儲和顯示系統所交換的熱量（冷量）值。

?分類

（1）戶用超聲波熱量表

（2）管網超聲波熱量表

?功能

1. 可在水平、垂直方向安裝。

2. 溫度測量精度高，使用壽命長。

3. 既可計量熱量，又可計量冷量，也可冷熱量同時計量。

4. 流量計發出與流量成正比的脈沖信號。

5. 一對溫度傳感器給出表示溫度高低的模擬信號。

6. 利用積算公式算出熱交換系統獲得的熱量。

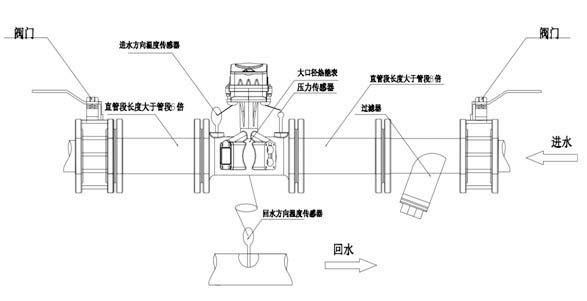

?安裝要點

1、安裝必須在專業人員指導下進行

2、安裝前確保熱量表外觀無損壞，溫度傳感器電纜無破損

3、確定安裝管路與熱量表標稱直徑一致

4、確定熱量表安裝兩端的管線在同一軸線上（偏差不大于5mm）

5、確保熱量表上標志的水流方向與實際一致。

?結構

1.超聲波熱量表，包括超聲波換能器組件、測量管。

2.其特征在于還包括表體，表體左端安裝設置球閥及與控制連接的球閥電機；

3.包括密封圈、彈簧及彈簧座、彈簧座與球閥彈性頂觸配合；

4.球閥后部配合設置閥座密封圈表體內設置支架，支架中間部位安裝設置測量管；

5.支架左右兩端安裝設置反射鏡，表體上扣接設置表盒底座，扣接部位左右分別設置超聲波換能器組件。

6.表盒底座上設置盒座、盒座上配合設置盒座蓋、盒座蓋內設置熱能表探頭；

7.積分儀、控制電路板、控制電路板上設置M-bus集抄器和M-bus集抄器總線通信接口。

?優點

1.綜合使用成本低：無機械葉輪轉動，不產生機械磨損，后期使用、維護成本低，

使用壽命遠遠長于機械式熱量表；

2.計量可靠性好：穿過熱量表前端過濾器的細小雜質，對超聲波熱量表精確計量不會造成影響；

3.計量糾紛少：超聲波熱量表使用時，不堵塞，不磨損，計量精確，利于供熱計量工作的順利進行；

4.維護方便：超聲波熱量表基本屬于免維護產品。
?熱量表DN50~300技術參數；

公稱通徑

DN50

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN300

外形尺寸

L（長）

200

200

225

250

250

300

350

400

400

W（寬）

138

138

186

205

230

265

350

395

445

H（高）

170

170

210

220

235

270

320

395

475

連接方式（法蘭）

4-M16

8-M16

8-M20

12-M20

12-M22

標準PN1.0MPa法蘭/標準PN1.6MPa法蘭

工作電源

經濟型/3.6V/2.4Ah，實用型/3.6V/2.4Ah，防水型/3.6V/3.5Ah

靜態電流

≤10uA

工作電流

≤40uA

電池使用壽命

≥8年

精度等級

2級

壓力損失

≤0.025Mpa(常用流量）

工作壓力

≤1.6Mpa

冷熱使用范圍

冷，熱兩用

防護等級

經濟型/IP54，實用型/IP65，防水型/IP68

允許溫度范圍

2~95°C或2~130°C

允許溫差范圍

3~70°C

鉑電阻線長（m）

1.5(可加長)

3(可加長)

流量計線長（m）

1.2(可加長)

3(可加長)

大流量（Qmax)

30

50

80

120

200

300

500

800

1200

常用流量（Qn)

15

25

40

60

100

150

250

400

600

小流量（Qmin)

0.6

1.0

1.6

2.4

4.0

6.0

10.0

16

24

環境溫度

經濟型/+5°C~+55°C，實用型/+5°C~+55°C，防水型/-25°C~+55°C

環境等級

B類

安裝位置

進水、回水兩用

?熱表組件DN50-DN300

1.積分儀表頭 2.流量計線 3.換能器

4.托板 5.接線盒 6.管段（DN100）

7.按鈕 8.測溫座 9. 測溫套管

10.溫度傳感器（PT1000）

更對詳情，請點擊→

管徑Dn、De、D、d、Φ 的含義和區別
