?耐腐蝕電子式流量開關（傳感器） NK600D型 原理、結構

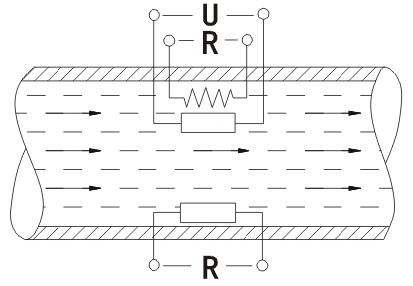

熱導式流量開關，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能防止管道內水垢﹑銹垢等污垢附著，抗污能力更強，工作更穩定。
?耐腐蝕電子式流量開關（傳感器） NK600D型 特點
錐形探頭設計，能有效防止介質中纏繞物的纏繞全防水殼體設計，獨有防水調節旋鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar ,指示燈直接顯示流量，可選繼電器﹑模似量輸出或模似開關量一體化輸出。 NK600D系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件，免維護，安裝方便，一種型號是用于多種管徑要求，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能：介質流動，降低/提高流速；介質存在/不存在；介質流動/靜止；監控管道內流體流速大小﹑斷流監測或防止泵的空轉。被廣泛應用于石油化工﹑電力﹑治金﹑鋼廠﹑造紙﹑食口品加工﹑水處理﹑電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。
?耐腐蝕電子式流量開關（傳感器） NK600D型 技術參數
設定范圍： 1...150cm/s（水），3...300cm/s（油），20...2000cm/s（空氣）信號輸出： PNP、NPN、繼電器﹑常開+常閉（SPDT）供電： 24V±20%DC 220VAC接通電源： 最大400mA（PNP或NPN型）最大1A48VAC/DC（繼電器型）空載電流： 最大80mA流量指示： LED排（6個）設定方式： 電位計設定耐壓范圍： 100bar介質溫度變化：≤4℃/s響應時間： 1...13s，典型值2s初始化時間： 約8s電氣保護： 反相，短路，過載保護防護等級： IP67介質溫度： -20...90℃環境溫度： -20...80℃ 儲存溫度： -20...100℃接線方式： M12接插件材質： 探頭：四氟乙烯(可選鈦合金) 外殼：不銹鋼(可選塑料) 重復精度： ±2%

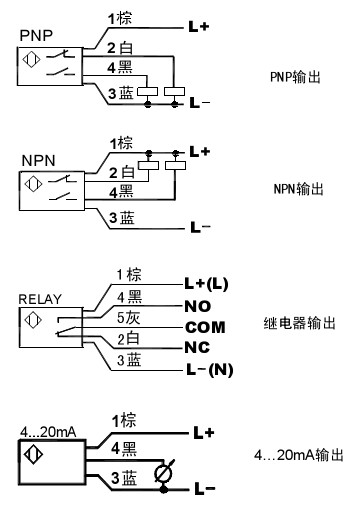

?耐腐蝕電子式流量開關（傳感器） NK600D型 接線圖

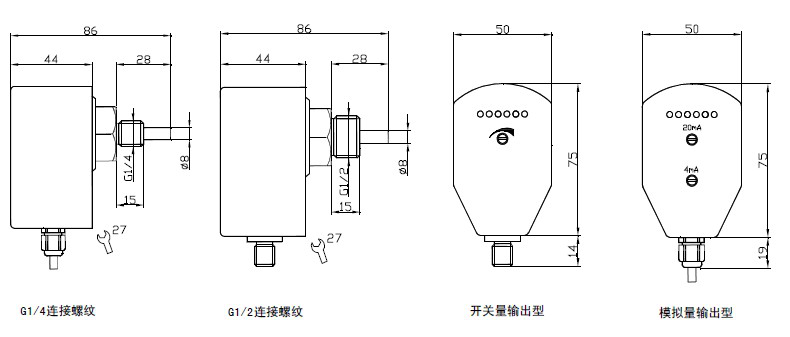

?耐腐蝕電子式流量開關（傳感器） NK600D型 尺寸圖

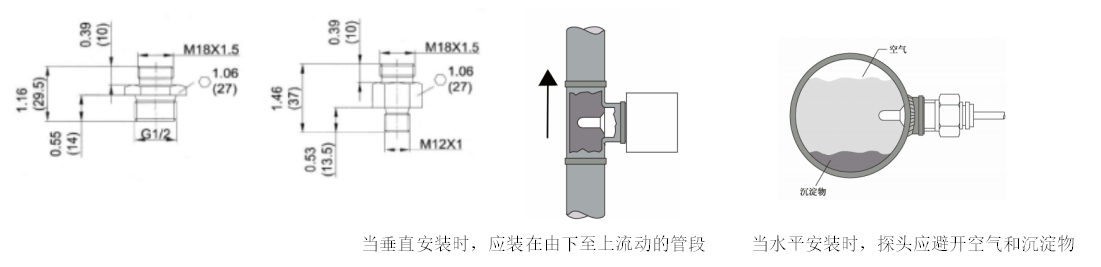

?耐腐蝕電子式流量開關（傳感器） NK600D型 連接附件、安裝說明

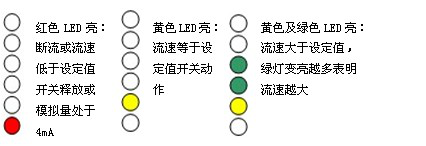

?耐腐蝕電子式流量開關（傳感器） NK600D型 LED功能及設定（開關量型）
將流量開關裝好，使介質以需要監測的流速流動，調整電位計,使第一個綠色LED恰好變亮。此后當流速低于當前值時，開關就釋放。若要使開關點比當前流速小，可調整電位計使綠色LED多亮一些。
NK600系列熱導式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值，當有介質流動時，感熱模塊所接收到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。
?耐腐蝕電子式流量開關（傳感器） NK600D型 選型表
選配附件——用于接插件型
備注：繼電器型產品需采用5芯接插件，型號與四芯接插件類似。 此內容僅供參考，選購時請根據產品具體需要和使用場景，先聯系工程師屠先生進行詳細咨詢確認。
