常用消防流量開關法蘭標準表——日標

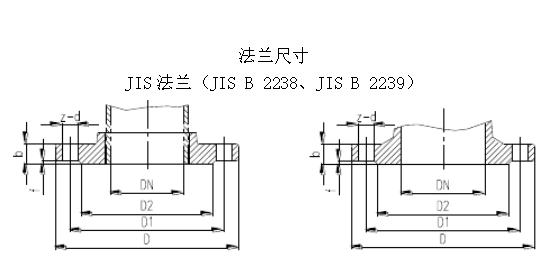

消防流量開關法蘭標準有很多，其中包括：美標、日標、國標（此網站他處亦指中國國內常用消防流?量開關法蘭標準表）等等。在這其中，國標作為中國常用的標準衡量在中國國內用途甚廣。但是對于需要出口到日本的廠商來說，下面要列舉的常用日式常用消防流量開關法蘭標準表，供大家參考。
今天，關于消防流量開關的法蘭標準表日標的知識就是上面這些了，如果您還有什么疑問，歡迎來電咨詢選購。
相關推薦：
| JIS標準 | ||||||
| in | 公稱通徑 | 10kg=1.0MPa | ||||
| 法蘭外徑 | 螺栓孔距 | 螺栓直徑 | 螺栓孔數 | 法蘭厚度 | ||
| 3/8 | DN10 | |||||
| 1/2 | DN15 | |||||
| 3/4 | DN20 | |||||
| 1 | DN25 | |||||
| 11/4 | DN32 | |||||
| 11/2 | DN40 | 140 | 105 | 19 | 4 | 16 |
| 2 | DN50 | 155 | 120 | 19 | 4 | 16 |
| 21/2 | DN65 | 175 | 140 | 19 | 4 | 18 |
| 3 | DN80 | 185 | 150 | 19 | 8 | 18 |
| 31/2 | DN90 | 195 | 160 | 19 | 8 | 18 |
| 4 | DN100 | 210 | 175 | 19 | 8 | 18 |
| 5 | DN125 | 250 | 210 | 23 | 8 | 20 |
| 6 | DN150 | 280 | 240 | 23 | 8 | 22 |
| 8 | DN200 | 330 | 290 | 23 | 12 | 22 |
| 10 | DN250 | 400 | 355 | 25 | 12 | 24 |
| 12 | DN300 | 445 | 400 | 25 | 16 | 24 |
| 14 | DN350 | 490 | 445 | 25 | 16 | 26 |
| 16 | DN400 | 560 | 510 | 27 | 16 | 28 |
| JIS標準 | ||||||
| in | 公稱通徑 | 16kg=1.6MPa | ||||
| 法蘭外徑 | 螺栓孔距 | 螺栓直徑 | 螺栓孔數 | 法蘭厚度 | ||
| 3/8 | DN10 | |||||
| 1/2 | DN15 | |||||
| 3/4 | DN20 | |||||
| 1 | DN25 | |||||
| 11/4 | DN32 | |||||
| 11/2 | DN40 | 140 | 105 | 19 | 4 | 16 |
| 2 | DN50 | 155 | 120 | 19 | 8 | 16 |
| 21/2 | DN65 | 175 | 140 | 19 | 8 | 18 |
| 3 | DN80 | 200 | 160 | 22 | 8 | 20 |
| 31/2 | DN90 | 210 | 170 | 22 | 8 | 20 |
| 4 | DN100 | 225 | 185 | 22 | 8 | 22 |
| 5 | DN125 | 270 | 225 | 25 | 8 | 22 |
| 6 | DN150 | 305 | 260 | 25 | 12 | 24 |
| 8 | DN200 | 350 | 305 | 25 | 12 | 26 |
| 10 | DN250 | 430 | 380 | 29 | 12 | 28 |
| 12 | DN300 | 480 | 430 | 29 | 16 | 30 |
| 14 | DN350 | 540 | 480 | 32 | 16 | 34 |
| 16 | DN400 | 605 | 540 | 35 | 16 | 38 |
| JIS標準 | ||||||
| in | 公稱通徑 | 20kg=2.0MPa | ||||
| 法蘭外徑 | 螺栓孔距 | 螺栓直徑 | 螺栓孔數 | 法蘭厚度 | ||
| 3/8 | DN10 | |||||
| 1/2 | DN15 | |||||
| 3/4 | DN20 | |||||
| 1 | DN25 | |||||
| 11/4 | DN32 | |||||
| 11/2 | DN40 | 140 | 105 | 19 | 4 | 18 |
| 2 | DN50 | 155 | 120 | 19 | 8 | 18 |
| 21/2 | DN65 | 175 | 140 | 19 | 8 | 20 |
| 3 | DN80 | 200 | 160 | 23 | 8 | 22 |
| 31/2 | DN90 | 210 | 170 | 23 | 8 | 24 |
| 4 | DN100 | 225 | 185 | 23 | 8 | 24 |
| 5 | DN125 | 270 | 225 | 25 | 8 | 26 |
| 6 | DN150 | 305 | 260 | 25 | 12 | 28 |
| 8 | DN200 | 350 | 305 | 25 | 12 | 30 |
| 10 | DN250 | 430 | 380 | 29 | 12 | 34 |
| 12 | DN300 | 480 | 430 | 29 | 16 | 36 |
| 14 | DN350 | 540 | 480 | 33 | 16 | 40 |
| 16 | DN400 | 605 | 540 | 33 | 16 | 46 |
今天，關于消防流量開關的法蘭標準表日標的知識就是上面這些了，如果您還有什么疑問，歡迎來電咨詢選購。
