高溫防爆流量開關系列蒸汽天然氣雙探桿

更新：2022-04-18 ?????點擊： 0

品牌：???
型號：???NKGF-90EX型

產品介紹

1、產品用途與特點

防爆流量開關可廣泛應用于石油、化工、電力、治金等易燃易爆場所流量檢測、報警、控制。

2、特點:

無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護。

●探測探頭與信號處理電路一體設計，安裝使用極為方便。

●內置溫度補償電路，介質及環境溫度對流體的流速所造成的誤差減到最小。

●優選新型電路，使直流24V±15％電流≤100mA，電路發熱小，器件貼片安裝，可靠性得以提高。

●売體果用 Exd Il BT6防爆設計，用于工用含有A、1B級爆炸性氣體或汽的1區或2區危險場所。
3、參數

●電源:DC24V士15％/100mA

●介質溫度:-45°至270°

●相對濕度:5％～95％

●公稱壓力:0～3pa

●氣體流速:0～30m/S。液體流速:0～10m/S

●防護等級:1P65

●防爆等級: Exd II BT6

●接點容量:D024V2A

●上電穩定時間:≤3分鐘。

連接電:RV4×1.0.外徑:10m±0.5om

●固定方式:接口螺紋R3/4

4、工作原理

熱質流量開關是基于L?V?King熱交換原理設計的，前端安裝一個流量傳感器，與介質接觸部分有兩個探針。一個測量介質溫度，另一個測溫并被加熱:當沒有介質流動時兩個探針的溫差最大，有介質流動時兩個探針的溫差變小。溫差的大小只與介質的流速有關，流速越大溫差越小，流速越小溫差越大:不流動時溫差最大。同時與介質的自身的導熱特性、濕度有關。當流速低于或上于某一設定值時，繼電器接通或斷開，輸出開關量信號。

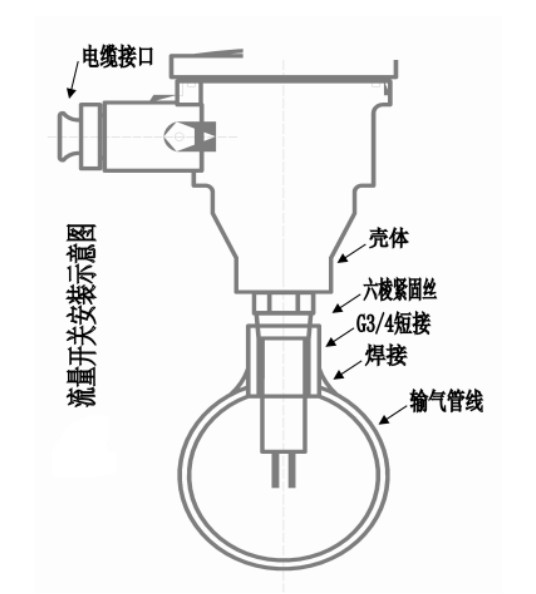

5、安裝方法

安裝方法:在所用管線上選取一直管段，直線管段長度≥5D(D為直管段直徑)，在直管段中部開一中30圓孔，把附帶的短接焊在圓孔上，然后把流量開關旋在短接上(或在管壁上套與流量開關配套的管螺紋連接)
