水流量傳感器的工作原理？
傳感器在當今的自動系統中起著至關重要的作用。作為一種小型，低成本且可靠的設備，傳感器易于嵌入到較大的電子設備中。今天，我們可以在市場上找到各種類型的傳感器。隨著技術的進步，傳感器的功能和尺寸也在不斷發展。從厘米單位的早期尺寸開始，傳感器的尺寸已經縮小到納米級。傳感器還解決了電子和電氣工程的許多挑戰，例如查找環境光的強度，確定爐子中的溫度，計算周圍的濕度等……。水流量傳感器為測量液體的流量提供了一種了不起的解決方案。
什么是水流量傳感器？
巨大的工業廠房，商業和住宅建筑需要大量的水供應。公共供水系統用于滿足該要求。為了監控所供應和使用的水量，必須測量水的流速。為此使用了水流傳感器。
水流量傳感器安裝在水源或管道上，以測量水的流速并計算流過管道的水量。水的流速以每小時升或立方米來衡量。

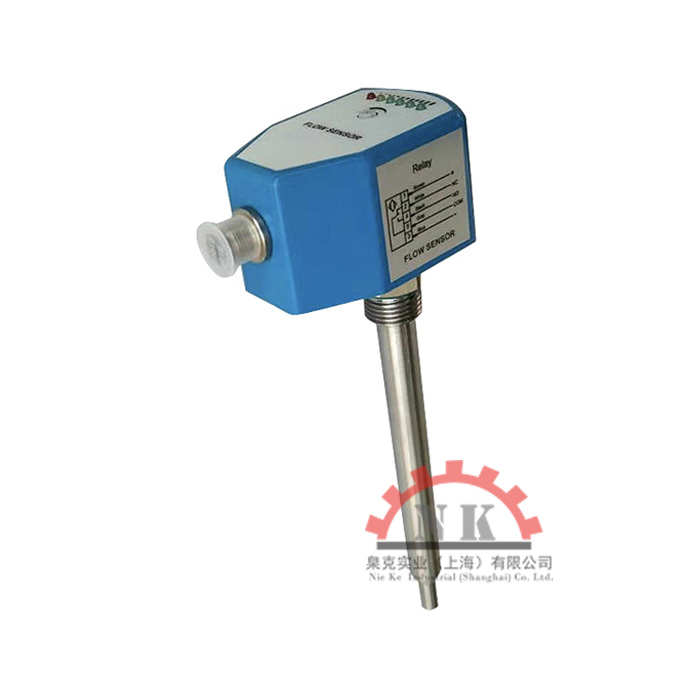

水流量傳感器長探桿型
水流量傳感器的工作原理
水流傳感器由一個塑料閥組成，水可以從中通過。帶有霍爾效應傳感器的水轉子可以感應并測量水流。
當水流過閥門時，它使轉子旋轉。這樣，可以觀察到電動機速度的變化。該變化被計算為霍爾效應傳感器作為脈沖信號輸出。因此，可以測量水的流速。
該傳感器工作背后的主要工作原理是霍爾效應。根據該原理，在該傳感器中，由于轉子的旋轉而在導體中感應出電壓差。該感應的電壓差與電流成橫向。
當動風扇由于水流而旋轉時，它使轉子旋轉，從而感應出電壓。該感應電壓由霍爾效應傳感器測量，并顯示在LCD顯示屏上。
水流量傳感器可以與熱水，冷水，溫水，清潔水和臟水一起使用。這些傳感器具有不同的直徑，不同的流量范圍。
這些傳感器可輕松與Arduino等微控制器接口。為此，需要用于處理的Arduino微控制器板，霍爾效應水流傳感器，16×2 LCD顯示屏和面包板連接線。傳感器放置在水源入口處或管道的開口處。
傳感器包含三根導線。紅色電線與電源電壓連接。黑色電線接地，黃色電線收集霍爾效應傳感器的輸出。對于電源電壓，需要5V至18V的DC。
