流量開關原理接線圖
流量開關在調節通過系統的流體的流量方面起著重要作用。它們通過將跳閘信號發送到另一個系統元件（通常是泵）來執行此功能，該系統元件會根據需要修改流體流速進行響應。流量開關還用于指示某些過程條件，例如流量/無流量，以通過將其連接到指示燈或聲音警報來警告操作人員。
每個流量開關都有一個設定點，即最大或最小流速。設定點通常是用戶可調的。當介質流量達到現有設定點時，開關會提示泵（或其他機構）打開或關閉。可以將開關設置為從低到高觸發（例如，當流量從0變?yōu)槿魏瘟髁繒r觸發）或從高到低觸發（例如，當流量從任何流量值變?yōu)?時觸發）以匹配工藝要求。這一系列事件導致流量增加或減少，具體取決于應用程序的要求。

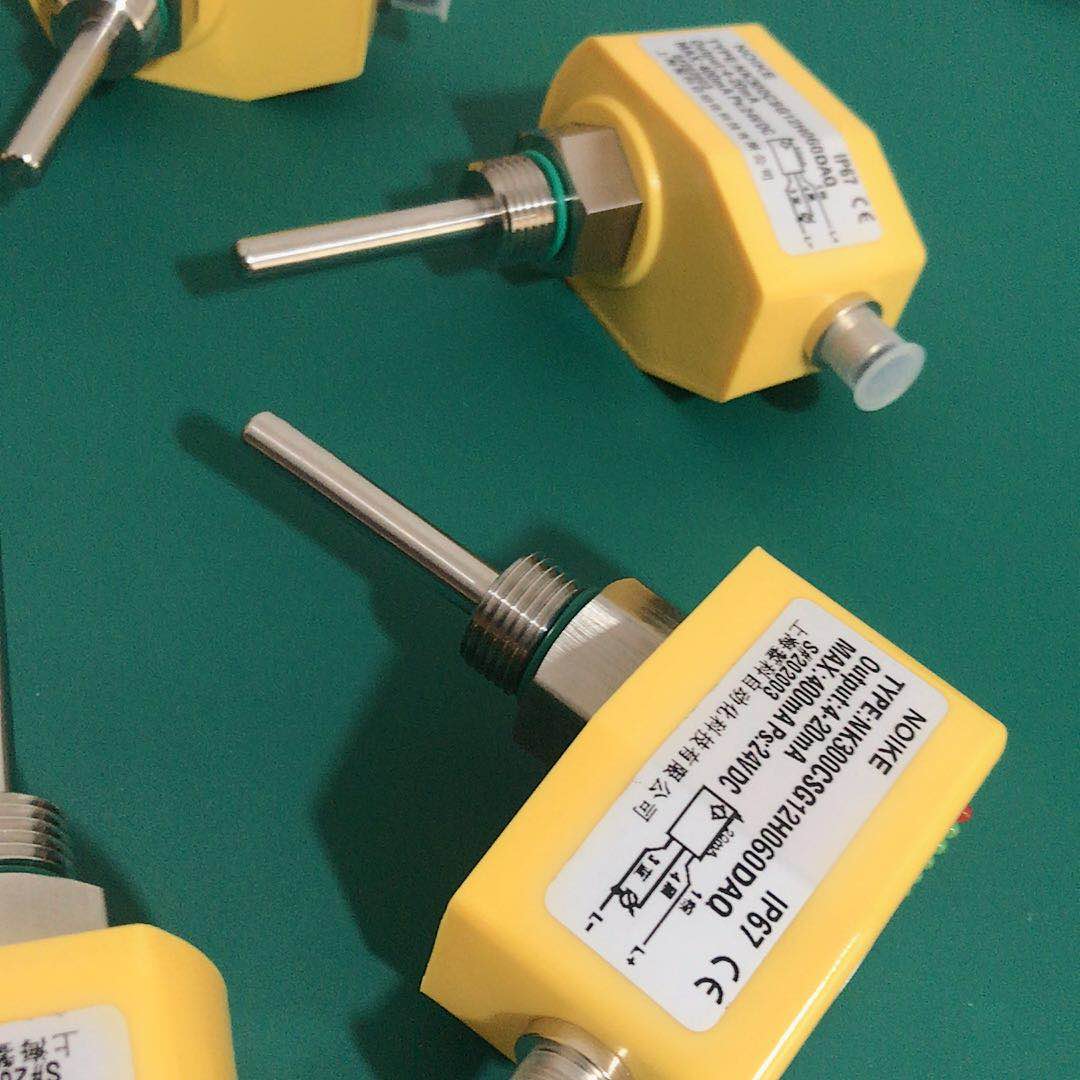

流量開關黃色外殼款
它們如何工作？
流量開關和監測器具有高度先進的熱流量傳感技術，可確保最佳性能。我們的在線流量傳感器使用直管式流量管，該流量管的外部裝有加熱和未加熱的RTD（電阻溫度檢測器）。插入探針流量傳感器包括一個帶有加熱RTD的尖端和另一個帶有未加熱RTD的尖端。對于這兩種傳感器類型，這兩個RTD之間的溫差會產生主要流量信號。在高流速下，流量會散發更多的熱量，從而導致差值降低。在低流速下，流量散發的熱量較少，因此差值較高。
使用我們的在線工業流量傳感器，除了金屬傳感器壁外，沒有其他東西會接觸到流體，并且沒有易磨損，粘連或破裂的機械零件。我們使用無壓力的組件來實現多年的低維護操作。當流程停止或管路清空時，傳感器不會損壞。
跳變點是現場可調的，因此您始終能夠快速適應系統條件的變化。跳閘響應時間通常在2到25秒之間，并且可以選擇延長延時時間。我們的流量開關可以在0–120°F（-18–50°C）的環境中運行；可選的自定義設置可以將該范圍擴展到-20–400°F（-29–200°C）。標準的接液部件為316級不銹鋼，其他材料可選。

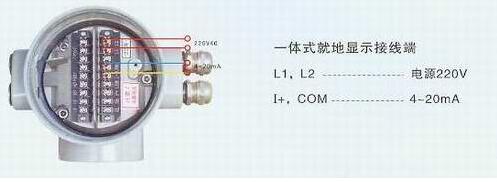

流量開關接線圖示意
如何安裝？
插入式流量開關我們用于監測小型管線中的流量的在線流量開關通常安裝有標準管件，但可選配法蘭，NPT，衛生配件等。插入式探頭流量開關，用于監測大型（1英寸或更大）管道 流量通常安裝有1英寸NPT或法蘭接頭。 它們可用于垂直或水平線。 對于最常見的應用，傳感器和電子設備構成一個整體單元。
