流量開關和流量繼電器
幾乎所有的流量開關都帶有或者是可以加上開關和繼電器，可向用戶發出過程狀態警報，或?qū)⑦^(guò)程設備控制在預設值。一般也會提供常開或常閉的SPST和SPDT開關。
但是繼電器是什么，對于普通的大眾來說也許并不是十分的清楚，今天，小編就和大家一起來看下流量開關中流量繼電器的相關知識、
繼電器基本上是開關，您可以通過向繼電器設備施加或去除特定電壓來控制（打開或關閉）的開關。大多數基于微控制器的項目都不需要繼電器，因?yàn)槲⒖刂破靼澹o(wú)論是Arduino還是Raspberry Pi等完整的計算機系統）都可以直接從其I / O端口為外部設備供電。您需要繼電器的地方是當您想打開/關閉外部電路，或者您的電路需要控制比系統所能提供的更高電壓的地方。
繼電器基本上是開關，您可以通過向繼電器設備施加或去除特定電壓來控制（打開或關閉）的開關。大多數基于微控制器的項目都不需要繼電器，因?yàn)槲⒖刂破靼澹o(wú)論是Arduino還是Raspberry Pi等完整的計算機系統）都可以直接從其I / O端口為外部設備供電。您需要繼電器的地方是當您想打開/關閉外部電路，或者您的電路需要控制比系統所能提供的更高電壓的地方。
我在微控制器控制的車庫門開啟器中使用了繼電器，因?yàn)槲倚枰业捻?xiàng)目來模仿按下物理按鈕（墻上的車庫門按鈕），這需要開關功能，而不是從板上發送輸出電壓的能力。我在燈光計時器項目中使用了繼電器，因?yàn)樵擁?xiàng)目需要打開和關閉家用電流（110伏交流電），而我的Raspberry Pi無法直接這樣做。
繼電器有兩種常見的類型：機械繼電器和固態繼電器。機械繼電器使用電磁線圈和物理開關。當您施加電壓時，開關將激活。固態繼電器可以提供相同的結果，但是沒有機械組件；相反，他們使用電子組件來完成相同的工作。
在本文的后面，我們將開始討論中繼板或模塊。一般來說，中繼器的工作原理如上所述。當您使用商業生產的繼電器模塊時，它們通常以?xún)煞N不同的模式運行，具體取決于您如何連接模塊的接線。支持的模式為常開和常閉。
圖1 –常開繼電器操作
在圖1中，您可以看到在常開（NO）模式下的繼電器的圖示。在這種配置下，當沒有電壓施加到控制電路（繼電器位于圖像的其余部分）時，開關電路將斷開連接，并且電流將不會流過該連接。當您向控制電路施加適當?shù)碾妷簳r(shí)，繼電器中的電磁線圈將激活并拉開開關，使電流流過開關電路。
我們的流量開關是氣密的舌簧開關，根據流量開關型號的不同，有無外殼。帶外殼的型號具有所有常見的安全額定值，可以滿足各種環境和市場的需求。從Nema-4X到1級，1區或2級或UL，CSA，CE或ATEX等級中進行選擇，僅舉幾例。有關完整的安全等級或認證，請參閱我們的單獨型號規格表。
根據型號的不同，我們的大多數簧片開關都可以在儀器滿量程的上限70％或80％范圍內進行現場調節。有關每種型號的詳細信息，請參見我們的規格表。除非在下訂單時指定其他值，否則所有流量開關都預設為滿量程范圍。當使用兩個開關時，它們可以彼此獨立設置。
我們的繼電器最適合用于高電感電路，例如那些裝有螺線管或電動機的電路。我們使用舌簧開關將繼電器按規定值驅動。這樣可以隔離簧片開關，從而保護其免受高電流或高電壓的影響。某些流量開關型號在一臺儀器上允許兩個繼電器。
許多客戶選擇帶有開關或變送器的流量單元，以便進行遠程讀數和警報。

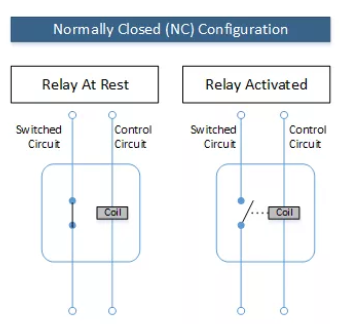

圖2 –常閉繼電器操作
在常閉（NC）模式下，情況正好相反（如圖2所示）。 當繼電器處于靜止?fàn)顟B(tài)（沒有電壓施加到控制電路）時，開關電路閉合，電流流過開關電路。 通過向控制電路施加適當?shù)碾妷簛?lái)激活繼電器時，繼電器中的電磁線圈將激活并拉開開關，從而阻止流經開關電路的任何電流。 我不知道繼電器內部的工作原理。
繼電器就像其他開關一樣，具有不同的配置。驅動開關配置的兩個屬性是：極點和擲球。極點屬性描述了開關控制多少個單獨的電路。單極（SP）開關控制單個電路。雙極（DP）開關控制兩個獨立的電路。基本上有兩個互連的開關，每個開關都連接到自己的電路。撥動開關時，兩個電路同時受到影響。
開關的投擲屬性描述了開關提供的電路路徑數。單擲（ST）只有一條電路路徑。以一種方式投擲開關，電流流過電路，以另一種方式投擲電流，電路斷開，沒有電流流過。雙擲（DT）開關提供兩條電路路徑。以一種方式投擲開關時，電流流經一個電路路徑，以另一種方式投擲電流時，電流流經另一電路路徑。 DT開關還可以在兩個電路路徑選項之間的中間位置為Off。
因此，當您查看中繼時，您會看到它們被描述為諸如SPST，SPDT，DPST，DPDT等之類的東西，在閱讀了前面的段落之后，現在應該有意義。
使用繼電器時，每種繼電器型號在幾個方面都不同。最重要的區別在于繼電器的電壓和電流額定值。您必須非常注意兩組數字，否則將損壞繼電器電路，并可能使煙霧從繼電器或其他組件中逸出。第一個是控制電路的額定電壓和電流，通常以范圍給出。這些數字告訴您激活繼電器所需的電壓和相關電流。第二組重要數字告訴您繼電器的開關部分可以處理多少電壓和電流。

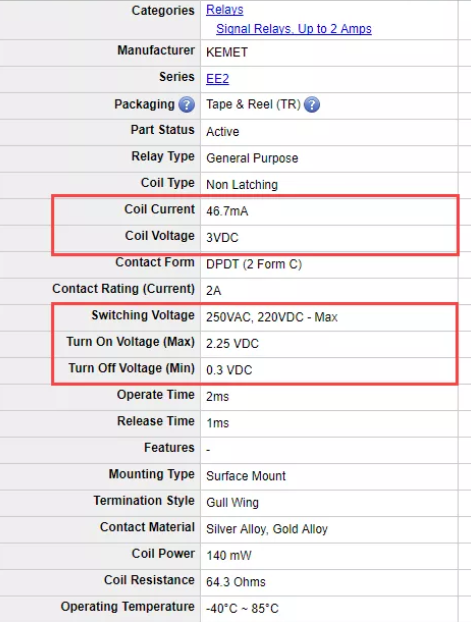

圖3 –繼電器屬性
舉個例子。圖3顯示了DigiKey網站上的隨機繼電器的產品屬性。圖中突出顯示的線圈值描述了繼電器消耗的電流以及可以與繼電器一起使用的最大電壓。在這種情況下，它是3V繼電器，因此您需要確保您的項目可以提供3伏電壓來觸發繼電器，否則它將無法正常工作。
圖中突出顯示的第二組數字告訴您更多有關如何使用繼電器的信息。開關電壓告訴您可以用該繼電器切換多少伏。在這種情況下，您可以將開關電路連接到提供250伏交流電（AC）或220伏直流電（DC）的電路。最后兩個值指定當將2.24伏直流電應用于繼電器時，繼電器將打開。如果繼電器打開，則當施加的電壓降到0.3伏直流以下時，它將關閉。
通過上面的知識，希望能夠幫助大家了解流量開關與流量繼電器的內在聯系。
