TFS600EX/NK33EX ?的校準步驟是什么？

來源： 2025-07-08 02:07:14 ?????點擊： <0

以下是防爆熱導式流量開關NK33EX/ ?TFS600EX? 的校準步驟，結合設備特性與防爆安全要求分步說明：

?? 一、校準前準備

安全斷電操作?

關閉24VDC供電，斷開所有接線（防爆設備嚴禁帶電開蓋）?。

使用防爆工具拆卸外殼，檢查密封圈是否完好（老化需更換氟膠圈）?。

環境與設備驗證?

確保管道內?介質靜止?（無流動），環境溫度穩定在 ?-20℃~80℃? 范圍內?。

清理探頭表面油污/水垢（酒精軟布擦拭，禁用硬物刮擦）?。

?? 二、校準操作流程

進入調試模式?

通電預熱3分鐘，待LED顯示屏穩定（顯示當前流量百分比）?。

長按 SET 鍵 5秒? → 進入菜單 ?P01?（顯示默認閾值 ?F100?）?。

設定流量閾值?

切換至 ?P03 菜單? → 調節參數 ?bXX?（XX代表流速值，單位cm/s）：

水介質：1–150 cm/s（例：冷卻水系統設 ?b50? = 50cm/s報警點）?；

氣體：20–2000 cm/s（需參考工藝要求）?。

通過 ?▲/▼ 鍵?調整數值，按 ?SET 鍵?確認?。

配置輸出邏輯與響應?

繼電器模式?：選擇 ?HI?（常開）或 ?LO?（常閉）匹配控制系統?；

響應優化?：

阻尼系數（?P02?菜單）：設 ?d20?（延時2秒，抑制流體脈動）?；

報警延時（?H02?菜單）：默認2秒，可延長至5秒過濾瞬時波動?。

精度驗證（關鍵步驟）?

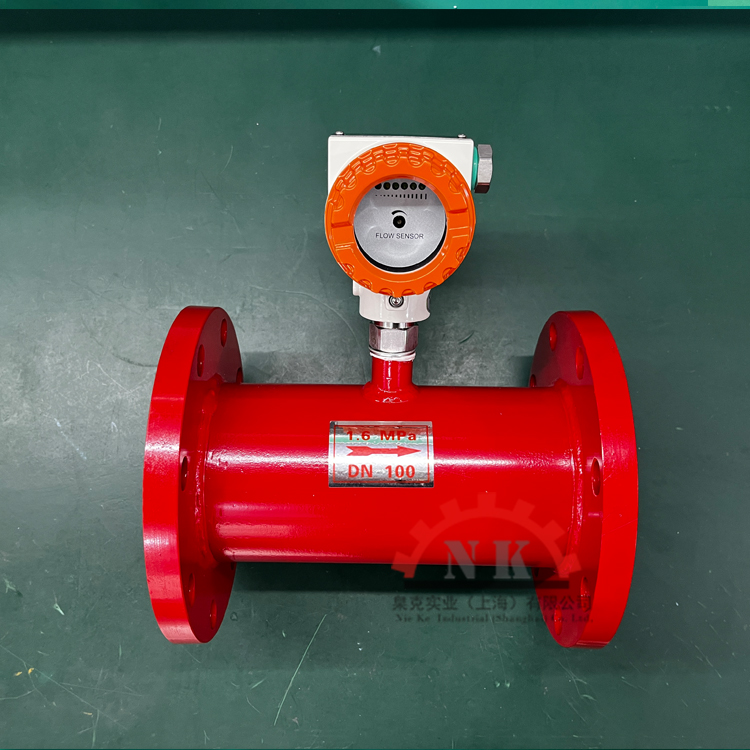

NK33EX-600-1

連接標準流量計（精度需高于NK33EX/ ?TFS600EX的±0.5%）?；

逐步調節流量至設定閾值：

臨界點驗證?：當標準流量計達到設定值（如50cm/s），觀察NK33EX/ ?TFS600EX繼電器動作狀態（常開觸點閉合/常閉觸點斷開）?；

偏差修正?：若動作延遲＞0.5秒或誤差＞5%，返回P03菜單微調 ?bXX? 參數?。

? 三、校準后驗證與保存

功能測試?

模擬流量變化：從0升至設定值，記錄響應時間（應≤2秒）?；

檢查LED指示燈：

流速達標 → 綠燈常亮；

低于閾值 → 紅燈閃爍?。

保存與恢復防爆結構?

長按 ?SET 鍵 3秒? 保存參數 → 顯示“ ?SAVE? ”后熄滅?；

斷電 → 安裝外殼并?力矩緊固螺紋?（確保IP67防護）→ 恢復接線?。

? 四、注意事項

防爆合規性?

校準全程需由 ?Ex認證人員? 操作，外殼閉合后檢測接地電阻≤1Ω?。

精度保障?

每年至少1次?全量程校準?（5%、50%、100%流量點驗證）?；

高粘度介質（如油類）校準后需測試3次取均值?。

故障處理?

校準失敗（ERR顯示）：檢查電源穩定性（24VDC±20%）或探頭損傷?。

提示：詳細電氣接線圖與防爆認證文件請查閱型號NK33EX/ ?TFS600EX-G12HDCRz/50? 原廠手冊 ?。
