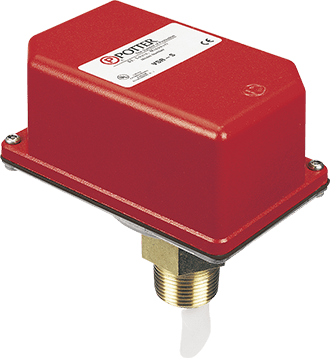

用于小管道的VSR-S流量開關
用于小管道的VSR-S流量開關是一種葉片式水流開關，適用于使用1（25mm），1¼（32mm），1½（38mm）或2（50mm）管道尺寸的濕式噴水滅火系統。該裝置還可用作大型系統上的分段水流檢測器。
獨特的功能:
1)適用于商業或住宅系統
2)NEMA 4防風雨等級
3)額定壓力為300 psi
代碼和批準:
1)UL，cUL，NYMEA，CSFM
2)符合NFPA 13,13D，13R，72
工程規范
小管道水流報警葉片開關：UL列出的水流報警開關應在每個噴淋系統支管連接處安裝并安裝在圖中所示的濕管主管上，并符合NFPA標準的要求。安裝應通過安裝在支管中的1英寸TEE接頭進行。葉片應從開關提供的選擇現場安裝在開關上，適配管尺寸為1英寸到2英寸。水流開關應能夠在高達300 PSI的系統壓力，高達18 FPS的最大浪涌和10 GPM的警報激活下運行。開關配置應包括兩組單刀雙擲（S.P.D.T.）C型同步觸點組，額定值為10A，125 VAC和2A，30 VDC。開關外殼應符合NEMA 4等級，并應配備即時回收可調延遲，范圍為0-90秒。外殼蓋應由防篡改螺釘固定或監督，以便通過蓋子防拆開關進行拆卸。水流報警葉片開關應為Potter Electric Signal Company制造的VSR-S型。
工程師需要注意的其他信息：
1）這一裝置適用于任何1 - 2三通，適用于室內，室外或沖洗地區的商業或住宅設施。根據安裝情況，無需清點多個設備
2）兩個開關完全分離，以便在外殼中分離低壓和高壓時符合NEC。無需特殊的電線或電線程序
安裝提示
1）確保將要安裝的TEE使用正確的槳
2）TEE的公牛部分必須是工廠1NPT。不允許減少套管和機械TEE
3）確保VSR-S擰入TEE到適當深度，從TEE公牛部分頂部到VSR-S底部的1 11/16
技術提示
1）如有必要，延遲/開關組件可現場更換
2）兩個開關都可以連接到防火板或用于將電壓切換到本地鐘
3）不要將120 Vac直接連接到交換機。它不需要電源。它只是一個開關來激活一個防火板或開關電壓來打開一個鈴鐺，就像一個燈開關用來打開一個燈
